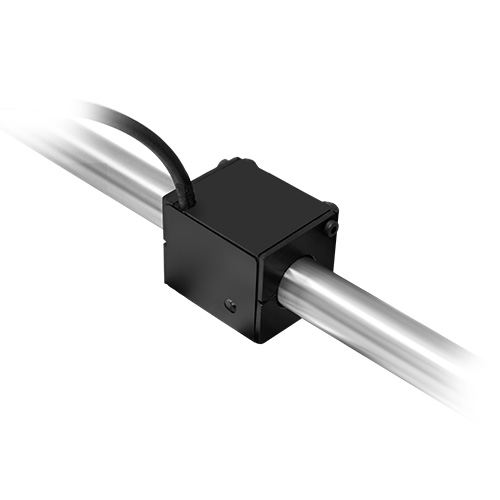

棒式线性电机是比传统滚珠丝杆精度更高、效率更快的直线运动系统
PBA棒式直线电机在设计、外形尺寸轮廓及功能上都与滚珠丝杆类似，是传统滚珠丝杆和气缸应用的升级版。
PBA PSM系列电机为了磁通量的合理利用，动定子间间隙进行了优化设计；相比其它系列无刷线性电机，PSM电机推力比达到较高的状态，从而提升使用效率。
以上设计特性适用于精密定位及速度涟波小的行业应用，应用范围无限制且多样化。
| 产品型号 | 动子尺寸 | 连续推力 (N) | 峰值推力 (N) | 连续电流 (A) | 峰值电流 (A) | 无霍尔传感尺寸 L x W x H (mm) | 有霍尔传感器尺寸 L x W x H (mm) |
|---|---|---|---|---|---|---|---|
| PSM12 | C1 | 5.8 | 29 | 1.06 | 5.3 | 34 x 25.6 x 25.4 | 64 x 25.6 x 25.4 |
| PSM12 | C2 | 10.1 | 50.4 | 1.84 | 9.19 | 60 x 25.6 x 25.4 | 90 x 25.6 x 25.4 |
| PSM12 | C3 | 13.6 | 67.8 | 2.47 | 12.37 | 86 x 25.6 x 25.4 | 116 x 25.6 x 25.4 |
| PSM12 | C4 | 17.8 | 89.1 | 1.63 | 8.13 | 112 x 25.6 x 25.4 | 142 x 25.6 x 25.4 |
| PSM25 | C1 | 32.4 | 162 | 2.55 | 12.73 | 62 x 50 x 50 | 90 x 50 x 50 |
| PSM25 | C2 | 55.8 | 279 | 4.38 | 21.92 | 114 x 50 x 50 | 142 x 50 x 50 |
| PSM25 | C3 | 81 | 405 | 2.12 | 10.61 | 166 x 50 x 50 | 194 x 50 x 50 |
| PSM25 | C4 | 102.6 | 513 | 4.03 | 20.15 | 218 x 50 x 50 | 246 x 50 x 50 |

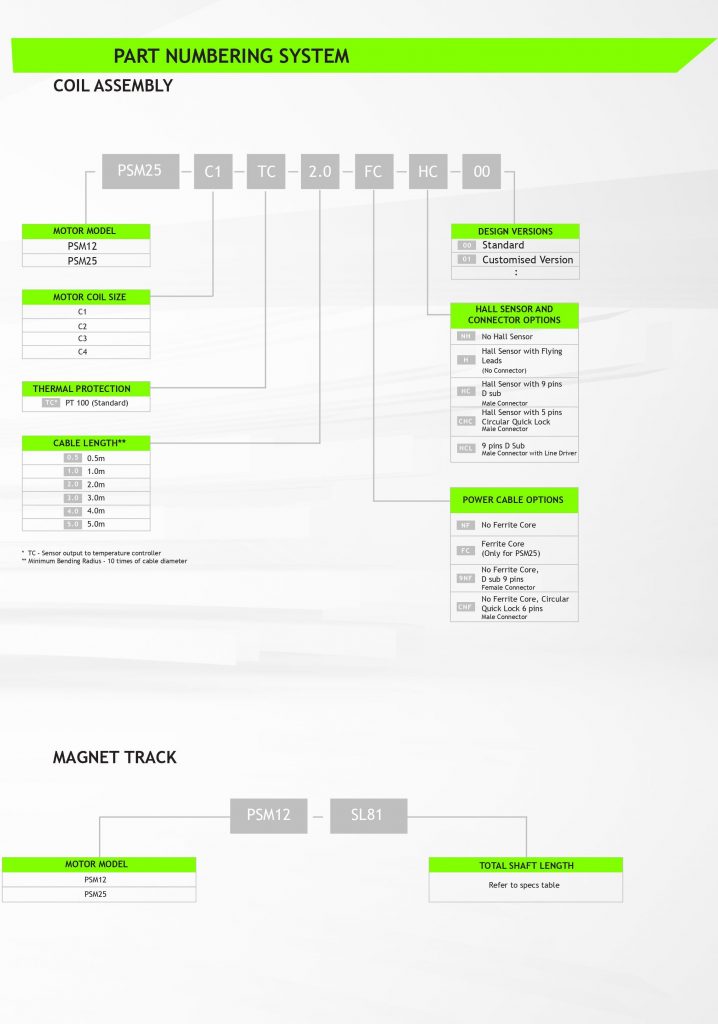

棒式电机PSM 系类-编码规则说明
PBA棒式直线电机产品目录、3D 工程图和直线电机选型软件
可点击网站的资料下载页面获取。
