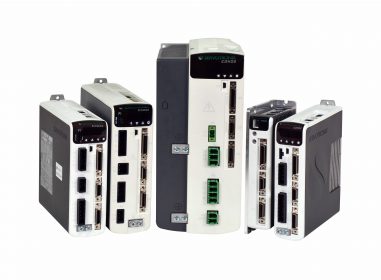

Servotronix CDHD2 – 高性能伺服驱动器

产品特点：

  • 全同步伺服电机的高性能控制
  • 接口多反馈装置
  • 基于HD和HD模型的控制算法
  • 内置龙门模式
  • 具有用于双闭环控制的第二编码器接口
  • 位置比较输出模块
  • 误差校正补偿表
  • 内置用于驱动器配置和诊断的操作面板
  • 与CDHD向后兼容
  • 采用新型 ServoStudio 2.0 GUI进行简单调试，选择综合参数进行优化配置
  • 安全扭力切断（STO）
  • 输入电压从20V到240V
分类：
Love0

CDHD2 是第二代 CDHD伺服驱动器。使用方便，并具备先进的控制算法。CDHD2功能全面，可用于创建更准确、更高效设备。

CDHD2 电流环设计达到3-5千赫优秀的频率响应。高级自整定可最大限度地减少位置误差并将定位时间缩短至零左右，创新抑振控制算法可消除机械共振。CDHD2支持几乎任何电机，任何反馈类型和任何I/O需求。提供通过ServoStudio软件或直接终端访问的无缝试运转，对电流，速度和位置控制环进行一站式调试。

Ratings

RATINGS

Model Input Voltage Input Power Main Circuit Cont. Current (A rms) Peak Current (A rms)
CDHD2-1D5 120/240VAC 1 phase 1.5 4.5
CDHD2-003 120/240VAC 1 phase 3 9
CDHD2-4D5 120/240VAC 1/3 phase 4.5 18
CDHD2-006 120/240VAC 1/3 phase 6 18
CDHD2-008 120/240VAC 1/3 phase 8 28
CDHD2-010 120/240VAC 1/3 phase 10 28
CDHD2-013 120/240VAC 3 phase 13 28
CDHD2-020 120/240VAC 3 phase 20 60
CDHD2-024 120/240VAC 3 phase 24 72
CDHD2-033* 230 VAC 3 phase 33 130
CDHD2-044* 230 VAC 3 phase 44 130
CDHD2-055 230 VAC 3 phase 55 130

Download

The Promotional Literature, Manuals, Software, Mechanical Drawings
are available for free at the DOWNLOADS section of this site.
