大推力电机,应用于高速、点到点运动

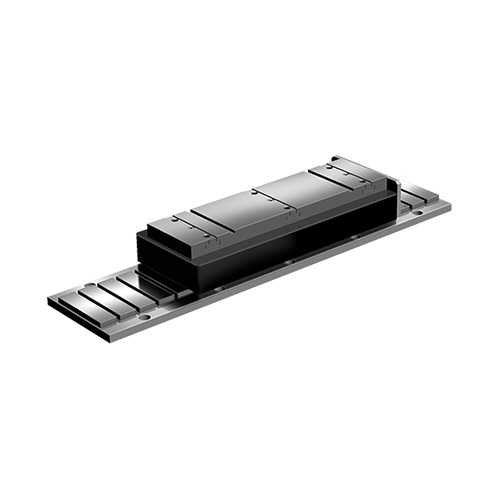

PBA PIX200有铁芯式直线电机提供实惠的大推力线性应用解决方案,具有低齿槽力、大推力的特点。
我们设计铁芯时,对散热性能进行了最佳优化,令电机推力大幅度提升(>9000N)。电机采用高柔性线缆出线,可选配霍尔传感器,并广泛应用于各自动化领域及其相关产业。
定子(磁轨)为标准化设计,定子长度规格标准递增,按产品需求可选用不同规格定子进行搭配,行程无限制。
- 大推力
- 易维护
- 高刚性
- 尺寸紧凑
- 低齿槽力
大推力电机,应用于高速、点到点运动
PBA PIX200有铁芯式直线电机提供实惠的大推力线性应用解决方案,具有低齿槽力、大推力的特点。
我们设计铁芯时,对散热性能进行了最佳优化,令电机推力大幅度提升(>9000N)。电机采用高柔性线缆出线,可选配霍尔传感器,并广泛应用于各自动化领域及其相关产业。
定子(磁轨)为标准化设计,定子长度规格标准递增,按产品需求可选用不同规格定子进行搭配,行程无限制。
产品型号 | 连续推力 (N) | 峰值推力 (N) | 动子重量 (Kg) | 无霍尔传感器电机尺寸 L x W x H (mm) | 有霍尔传感器电机尺寸 L x W x H (mm) |
---|---|---|---|---|---|
PIX200-027-030 | 108 | 542 | 1.3 | 193 x 55 x 38 | 223.7 x 55 x 38 |
PIX200-027-050 | 179 | 893 | 2 | 193 x 75 x 38 | 223.7 x 75 x 38 |
PIX200-027-080 | 279 | 1393 | 3.1 | 193 x 105 x 38 | 223.7 x 105 x 38 |
PIX200-040-030 | 189 | 943 | 2.1 | 193 x 55 x 51 | 223.7 x 55 x 51 |
PIX200-040-050 | 303 | 1515 | 3.1 | 193 x 75 x 51 | 223.7 x 75 x 51 |
PIX200-040-080 | 461 | 2307 | 4.6 | 193 x 105 x 51 | 223.7 x 105 x 51 |
PBA有铁芯式线性电机 (PIX200系列) – 编码规则说明
PBA有铁芯式线性电机 (PIX200系列)产品目录、3D 工程图和直线电机选型软件
可点击网站的资料下载页面获取。
