PIAB系列
直线伺服电机模组 (有铁芯)
直线伺服电机模组
PIAB系列
直线伺服电机模组 (有铁芯)
规格 | 型号 | ||
PIAB-P1 | |||
电机参数 | 单位 | 串联 | 并联 |
峰值推力 | N | 542 | |
连续推力@105ºC* | N | 108 | |
连续失速力@105ºC* | N | 77 | |
峰值功率@105ºC | W | 1823 | |
持续功率@105ºC* | W | 73 | |
峰值电流 | Apk | 30.4 | 60.8 |
持续电流@105ºC* | Apk | 6.1 | 12.2 |
连续失速电流@105ºC* | Arms | 4.3 | 8.6 |
推力常数 | N/Apk | 17.8 | 8.9 |
反电动势常数 | Vpk/m/s | 20.5 | 10.3 |
线圈电阻(线间)@25ºC* | Ohm | 1.9 | 0.5 |
线圈电阻(线间)@120ºC* | Ohm | 2.6 | 0.7 |
电感(线间)@1kHz | mH | 4.9 | 1.2 |
电机常数@25ºC* | N/√W | 14.9 | |
电机常数@120ºC* | N/√W | 12.7 | |
Max. 容许电压 | Vdc | 600 | |
精度 | |||
重复定位精度*** | μm | ±2.0 | |
定位精度*** | μm | ±20μm/300mm | |
直线运动*** | μm | ±8μm/300mm | |
线性精度*** | μm | ±8μm/300mm | |
直线导轨额定负荷和静态力矩 | |||
型号编码 | LM导轨 | ||
块数 | 4 | ||
Max轴承负荷 | kN | 3.1 | |
俯仰力矩 | Nm | 287 | |
偏航力矩 | Nm | 287 | |
滚转力矩 | Nm | 218 |
注意:
规格 | 型号 | ||
PIAB-P2 | |||
电机参数 | 单位 | 串联 | 并联 |
峰值推力 | N | 893 | |
连续推力@105ºC* | N | 179 | |
连续失速力@105ºC* | N | 126 | |
峰值功率@105ºC | W | 2323 | |
持续功率@ 105°C* | W | 93 | |
峰值电流 | Apk | 29.3 | 88.7 |
持续电流@ 105°C* | Apk | 5.9 | 11.7 |
连续失速电流@ 105°C* | Arms | 4.15 | 8.30 |
推力常数 | N/Apk | 30.4 | 15.2 |
反电动势常数 | Vpk/m/s | 35 | 17.5 |
线圈电阻(线间)@ 25°C* | Ohm | 2.6 | 0.7 |
线圈电阻(线间)@ 120°C* | Ohm | 3.6 | 0.9 |
电感(线间)@ 1kHz | mH | 7.1 | 1.8 |
电机常数@ 25°C* | N/√W | 21.8 | |
电机常数@ 120°C* | N/√W | 18.5 | |
Max. 容许电压 | Vdc | 600 | |
精度 | |||
重复定位精度** | μm | ±2.0 | |
定位精度*** | μm | ±20μm/300mm | |
直线运动*** | μm | ±8μm/300mm | |
线性精度*** | μm | ±8μm/300mm | |
直线导轨额定负荷和静态力矩 | |||
型号编码 | LM导轨 | ||
块数 | 4 | ||
Max轴承负荷 | kN | 3.1 | |
俯仰力矩 | Nm | 287 | |
偏航力矩 | Nm | 287 | |
滚转力矩 | Nm | 218 |
Notes:
规格 | 型号 | ||
PIAB-P3 | |||
电机参数 | 单位 | 串联 | 并联 |
峰值推力 | N | 1515 | |
连续推力@ 105°C* | N | 303 | |
连续失速力@ 105°C* | N | 214 | |
峰值功率@ 105°C | W | 2662 | |
持续功率@ 105°C* | W | 106 | |
峰值电流 | Apk | 20.5 | 41.0 |
持续电流 @ 105°C* | Apk | 4.1 | 8.2 |
连续失速电流@ 105°C* | Arms | 2.9 | 5.8 |
推力常数 | N/Apk | 73.9 | 37.0 |
反电动势常数 | Vpk/m/s | 85.0 | 42.5 |
线圈电阻(线间)@ 25°C* | Ohm | 6.1 | 1.5 |
线圈电阻(线间)@ 120°C* | Ohm | 8.4 | 2.1 |
电感(线间)@ 1kHz | mH | 60.6 | 15.1 |
电机常数 @ 25°C* | N/√W | 34.6 | |
电机常数@ 120°C* | N/√W | 29.4 | |
Max. 容许电压 | Vdc | 600 | |
精度 | |||
重复定位精度 | μm | ±2.0 | |
定位精度 | μm | ±20μm/300mm | |
直线运动 | μm | ±8μm/300mm | |
线性精度 | μm | ±8μm/300mm | |
直线导轨额定负荷和静态力矩 | |||
型号编码 | LM 导轨 | ||
块数 | 4 | ||
Max轴承负荷 | kN | 3.1 | |
俯仰力矩 | Nm | 287 | |
偏航力矩 | Nm | 287 | |
滚转力矩 | Nm | 218 |
注意:
型号 | 高度 (H) mm |
行程 (S) mm |
总长 (L) mm |
行程/总长 (S)/(L) mm |
滑动器 重量 kg |
模块质量(W) kg |
|
P1 | 63 | MIN: 100 MAX:1700 |
MIN: 424 MAX:2024 |
S=100+(倍数64mm) L=S+220+(104mm) |
3.7 | MIN: 9.5 MAX: 34.5 |
W=9.5 + (倍数 1.0kg) |
P2 | 63 | 4.4 | MIN: 10.3 MAX: 37.8 |
W=10.3 + (倍数 1.1kg) | |||
P3 | 76 | 5.5 | MIN: 11.7 MAX: 39.2 |
W=11.7 + (倍数 1.1kg) |
对于P1 and P2:
D=30 适用于行程 100, 292, 356, 548, 612, 804, 868, 1060, 1124, 1316, 1380, 1572, 1636
D=62 适用于行程 164, 420, 676, 932, 1184, 1444, 1700
D=94 适用于行程 228, 484, 740, 996, 1252, 1508
对于 P3:
D=30 适用于所有行程
注意:
1. 滑块重量=线圈重量+运输重量
2. 模块重量每60mm递增1.2kg
型 号 MODEL | 高 度 (H) mm |
行 程 (S) mm |
总长 (L) mm |
行程/ 总长 (S)/(L) mm |
滑动器重量 kg |
模块质量(W) kg |
|
P1 | 80 | MIN: 100 MAX:1700 |
MIN: 440 MAX:2040 |
S=100+(倍数 64mm) L=S+220+(120mm) |
3.9 | MIN: 11.7 MAX: 44.2 |
W=11.7 + (倍数 1.3kg) |
P2 | 80 | 4.6 | MIN: 12.6 MAX: 47.6 |
W=12.6 + (倍数 1.4kg) | |||
P3 | 93 | 5.7 | MIN: 14.1 MAX: 49.1 |
W=14.1 + (倍数 1.4kg) |
对于 P1 and P2:
D=30 适用于行程 100, 292, 356, 548, 612, 804, 868, 1060, 1124, 1316, 1380, 1572, 1636
D=62 适用于行程 164, 420, 676, 932, 1184, 1444, 1700
D=94 适用于行程 228, 484, 740, 996, 1252, 1508
对于P3:
D=30 适用于所有行程
Notes:
1. 滑块重量=线圈重量+运输重量
2.模块重量每64mm递增1.4kg

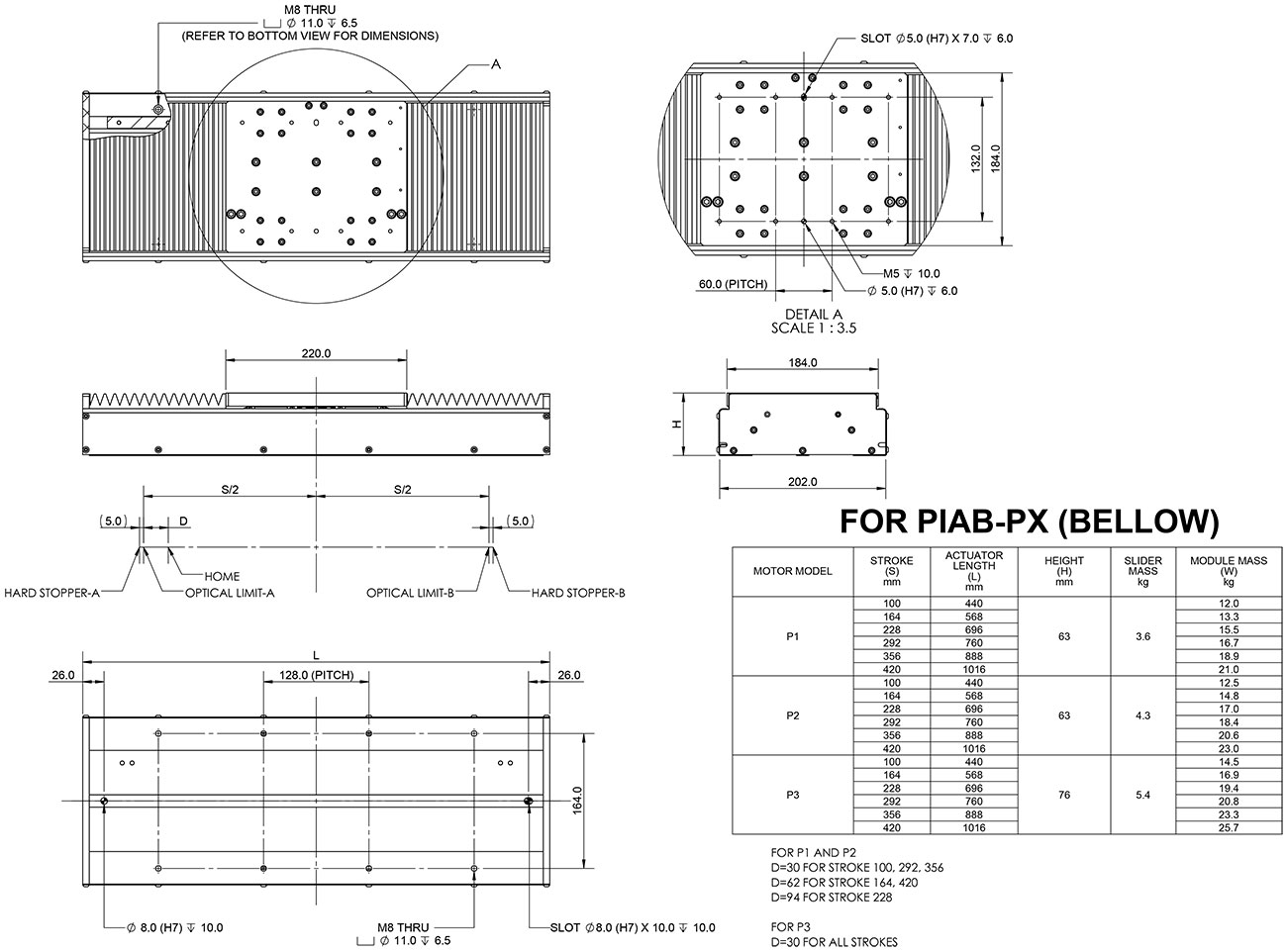

型 号 MODEL | 行 程 (S) mm |
总长 (L) mm |
高度 (H) mm |
滑动器重量 kg |
模块质量 (W) kg |
P1 | 100 | 440 | 63 | 3.6 | 12.0 |
164 | 568 | 13.3 | |||
228 | 696 | 15.5 | |||
292 | 760 | 16.7 | |||
356 | 888 | 18.9 | |||
420 | 1016 | 21.0 | |||
P2 | 100 | 440 | 63 | 4.3 | 12.5 |
164 | 568 | 14.8 | |||
228 | 696 | 17.0 | |||
292 | 760 | 18.4 | |||
356 | 888 | 20.6 | |||
420 | 1016 | 23.0 | |||
P3 | 100 | 440 | 76 | 5.4 | 14.5 |
164 | 568 | 16.9 | |||
228 | 696 | 19.4 | |||
292 | 760 | 20.8 | |||
356 | 888 | 23.3 | |||
420 | 1016 | 25.7 |
对于 P1 and P2:
D=30 适用于行程 100, 292, 356
D=62 适用于行程 164, 420
D=94 适用于行程 228
对于 P3:
D=30 适用于所有行程
备注:
1. 滑块重量=线圈重量+运输重量
2. 模块重量每64mm递增1.3kg
下载 PIAB目录 here.
